1-2：混凝土振動棒；
1-3：根據裝箱清單核對配件是否齊全；
1-4：準備好基礎所用的鋼管樁；
1-5：對支架安裝人員進行安全教育，配備安全帽等防護用品；
1-6：現場配備施工電源；
1-7：頂管作業或基礎施工前請確認施工現場地下及作業區域上方有無管道、電纜等不安全因素。
1-8：支架安裝所需工具：
1-8-1：規格為17、19、22、24、27、30、32、36、41、46的開口梅花兩用扳手各兩把；
1-8-2：規格為10、12、14、17的內六角扳手各一把；
1-8-3：規格為12″、15"、18"、24″的活動扳手各一把；
1-8-4：水平儀器。
二：三維太陽能光伏支架基礎施工

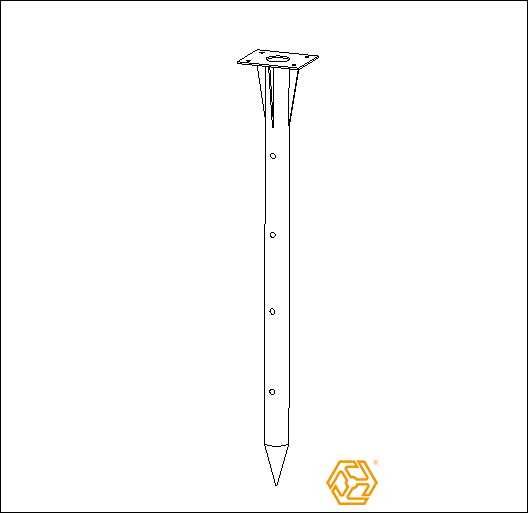

2-1：鋼管樁（圖一）
2-2：根據圖紙要求在地面確定鋼管樁位置（圖二）

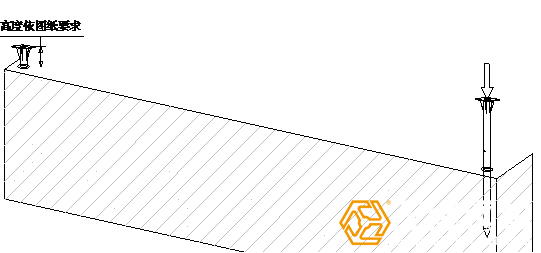

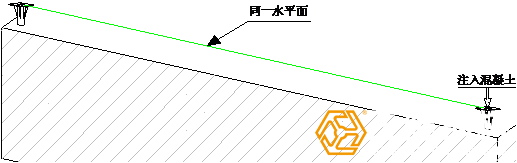

2-3：依次將鋼管樁頂入地面，管樁頂部須在同一水平面（圖三）
注意：鋼管樁施工建議由專業公司完成
2-4：在鋼管樁內灌注混凝土，用振動棒振蕩均勻（圖四）

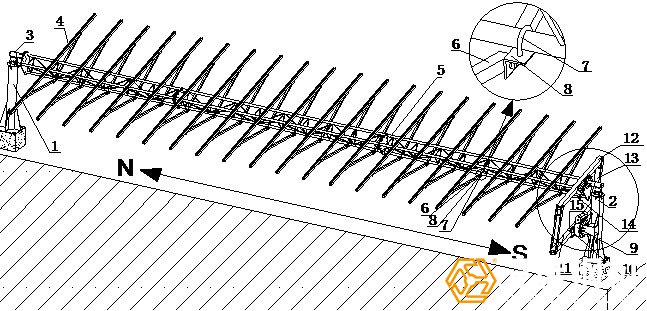

三:三維太陽能光伏支架安裝（步驟圖）

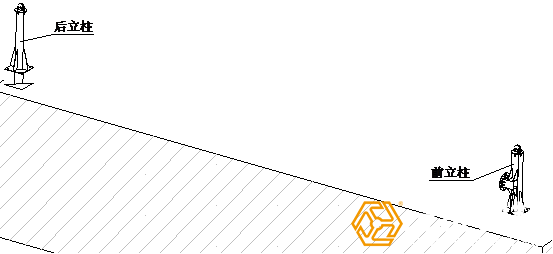

3-1：將前后立柱分別安裝于鋼管樁端部鎖緊（圖五）

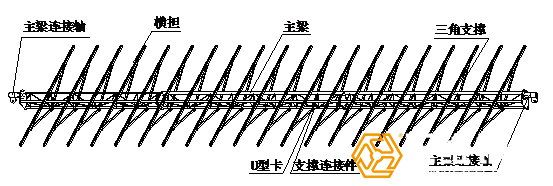

3-2：在地面將主梁及主梁前后連接軸連接鎖緊，橫擔用U型卡和三角支撐鎖緊 （圖六）

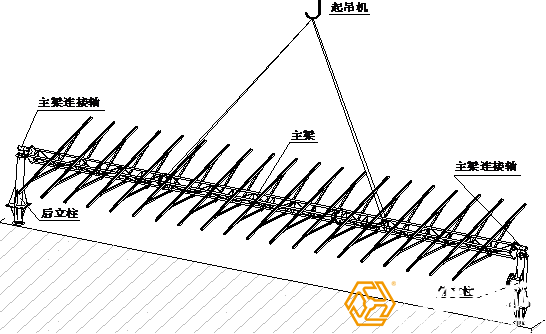

3-3：起吊機起吊主梁，將主梁連接軸分別與前后立柱用插銷連接（圖七）

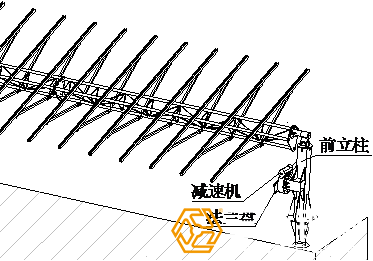

3-4：減速機安裝于后立柱，法蘭盤鎖固在減速機上（圖八）

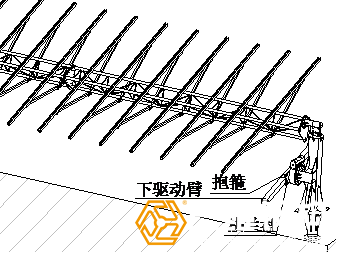

3-5：下驅動臂用抱箍預緊固于法蘭盤 （圖九）

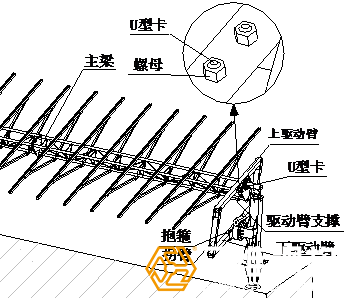

3-6：將上驅動臂固定在主梁上，用U型卡及螺母鎖緊，上下驅動臂分別與拐臂插銷連接，再鎖緊下驅動臂抱箍螺栓 （圖十）

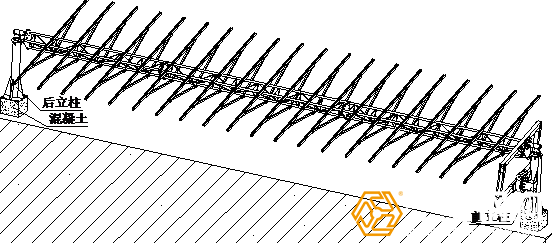

3-7：將前后立柱底部與地面之間用混凝土砌筑（圖十一）
三維太陽能光伏支架產品優點
- 采用模塊化設計，結構合理，節省安裝時間
- 根據光照季節的不同，自動跟蹤太陽軌跡調整支架角度，提高發電量
- 型材采用熱浸鋅表面處理，壽命長，強度高，減少后期維護費用
三維太陽能光伏支架安全性能高
- 選用優質金屬材料，高品質加工
- 經過精確計算模擬設計，保證每個零部件的安全性能
三維太陽能光伏支架使用壽命長
- 全部采用熱浸鋅表面處理，耐腐蝕
- 機械使用部分壽命設計≥20年
三維太陽能光伏支架優良的服務
- 根據客戶需求精心設計，供貨及時
- 專業的設計團隊提供技術指導，針對客戶需求提供詳細項目規劃
