1組件安裝施工內容
（1）鋁合金型材和太陽能電池組件材料的運輸
（2）現場定位放線
（3）鋁合金型材和太陽能電池組件的固定安裝
（4）太陽能電池組串連接連接
（5）太陽能電池連接線和直流匯流箱的連接
（6）組串連接性能的電氣檢測
2安裝
根據設計的圖紙，確定太陽能電池板的安裝區域，根據不同組件不同的安裝區域，檢查預埋件是否符合設計要求，確定鋁合金型材各部分固定座的詳細位置，分塊劃分并做好標記； 根據設計的圖紙，對已劃分的區域進行細化劃分，并通過水平儀、經緯儀等測量工具進行精測。 根據各定位點放線，并進行復測，確保施工精度，以減少后道工序調整量。
定出基座基準點，確認安裝位置

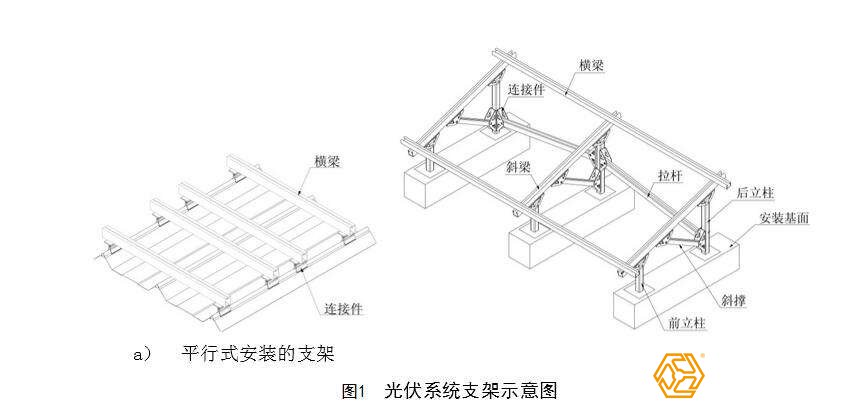

太陽能支架系統安裝步驟
1．1前后立柱安裝
將前后立柱安裝在水泥墩基礎上，再將三角連接件安裝于前后立柱上。注，在裝三角連接件時可以先將M10*25外角與內壓塊安裝在三角連接件上。
1.2豎梁安裝
將豎梁開口側通過與三角連接件內壓塊連接緊固。
1.3斜撐安裝
1）先將三角連接件安裝好；
2）將三角連接件和斜撐順序安裝起來；
3）將各個緊固件收緊。
1.4橫梁安裝
1）先將橫梁通過螺栓組將橫梁安裝在豎梁上；
2）在通過橫梁連接件將橫梁連接起來；
3）將所有緊固件收緊。
1.5組件安裝
1）先將邊壓、中壓用螺栓組裝好，螺栓只要帶上即可；
2）排布電池板；
3）安裝壓塊，將緊固件收緊。
2.太陽電池組件安裝和檢驗
預埋太陽電池陣列架基柱。檢測單塊電池板電流、電壓，合格后進行太陽電池組件的安裝。太陽電池組件的接插頭是否接觸牢固，接線盒、接插頭須進行防水處理。檢測太陽電池組件陣列的空載電壓是否正常，此項工作應由組件提供商技術人員完成。
