在光伏日益發展的今天，如何因地制宜地選擇合適的太陽能光伏支架，是確保整個光伏系統安全高效運行的重要環節。從安裝形式出發，可將現有太陽能光伏支架粗分為兩大類：地面太陽能光伏支架；屋面太陽能光伏支架。下面三維鋼構就從不同應用場景切入，來談?wù)勅绾芜x擇適合項目現場的太陽能光伏支架。
太陽能支架設計選材及施工過程中的注意事項
1、光伏陣列支架的安裝結構應該簡單、結實耐用。制造安裝光伏陣列支架的材料，要能夠經受項目現場的各種嚴酷的環境，確保25年的耐候耐腐蝕以及結構強度的穩固。電鍍鋁型材、電鍍鋼以及不銹鋼都是理想的選擇。同時，支架的焊接制作質量要求要符合國家標準《鋼結構工程施工質量驗收規范》（GB50205-2001）的要求。陣列支架在符合設計要求下重量盡量減輕，以便于運輸和安裝。
2、在光伏陣列基礎與支架的施工過程中，需盡量避免對相關建筑物及附屬設施的破壞，如因施工需要不得已造成局部破損，應在施工結束后及時修復。
3、當要在屋頂安裝光伏陣列時，要使基座預埋件與屋頂主體結構的鋼筋牢固焊接或連接，如果受到結構限制無法進行焊接或連接，應采取措施加大基座與屋頂?shù)母街Γ⒉捎描F絲拉緊法或支架延長固定法等加以固定。基座制作完成后，要對屋頂破壞或涉及部分按照國家標準《屋面工程質量驗收規范》（GB50207-2002）的要求做防水處理，防止?jié)B水、漏雨現象發生。
4、光伏電池組件邊框及支架要與接地系統可靠連接。
常見地面安裝固定形式
基礎形式：
1、錘入地樁
在安裝場地測量好距離，直接用打樁機將立柱打入地下，方便快捷。在安裝前需要做地質土壤檢測，確定合適的錘入深度。

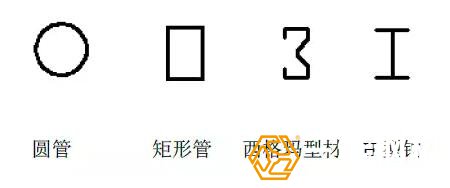

以下幾種型材都適合做錘入地樁，依據實際情況選擇：
優點：
速度快、適應性強；
性價比高；
不受季節氣溫等限制；
地樁拔除方便，不影響安裝場地的再利用。

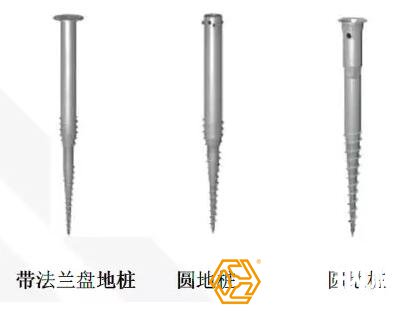

2、螺旋地樁
當安裝場地太硬，或者碎石太多，不方便將立柱直接錘入地下時，可以選用螺旋地樁。將旋入式鋼管打入地下，然后將立柱固定在上面。
優點：
適應性強，組合靈活多樣；
不受季節氣溫等限制；
地樁拔除方便，不影響安裝場地的再利用。

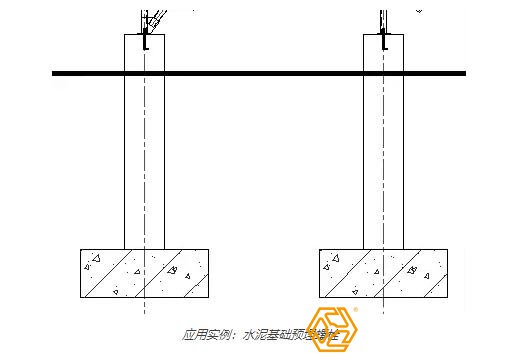

3、預制水泥基礎
如果安裝場地不適合做插入式地樁，可以選擇做水泥基礎，支架放在水泥基礎上，用螺栓固定。
優點：
強度好，精度高；
對地面適應性強。

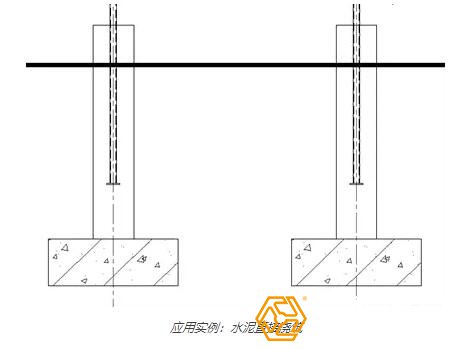

4、直接水泥澆筑
另外一種做水泥基礎的形式，就是直接將支架和水泥澆筑在一起。此種方式。相對上面那種，省卻了做螺栓連接固定的時間，但是澆筑時對支撐柱的定位精度要求較高。
優點：
強度好，精度高；
對地面適應性強。
常見地面支架形式

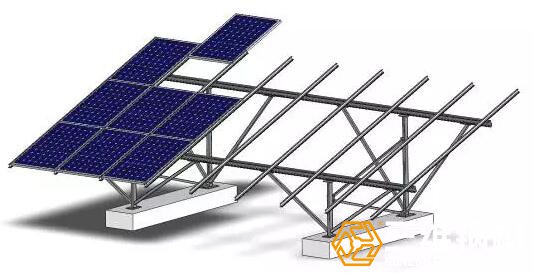

1、插入式地面固定形式
特點：
①支架主體采用結構型鋼，表面熱浸鍍鋅，使用壽命在20年以上；
②各零部件配合性好，安裝方便；
③檢修維護方便；
④對地面適應性強。
2、地面桁架式固定形式
地面桁架式固定支架
特點：
①使用螺旋地樁，操作簡便（也可使用其他地面固定方式）；
②適應多種不同類型地質；
③橫梁采用強化設計的鋁導軌；
④鋁導軌上設計有安裝組件用的插槽，組件的安裝固定簡單方便。

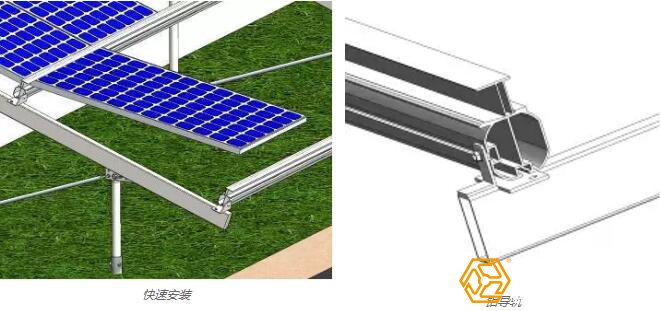

3、地面單柱固定形式
地面單柱固定支架
特點：
①采用特別為安裝晶硅組件設計的支撐鋁導軌，使安裝固定太陽能組件非常方便，減少安裝時間；
②立柱、橫梁等承重件都做了強化設計，滿足大工作載荷要求；
③橫梁上集成了布線槽，使施工更加方便。
4、跟蹤支架形式
單軸跟蹤
繞一維軸旋轉，使得光伏組件平面盡可能被太陽光垂直入射的跟蹤系統。

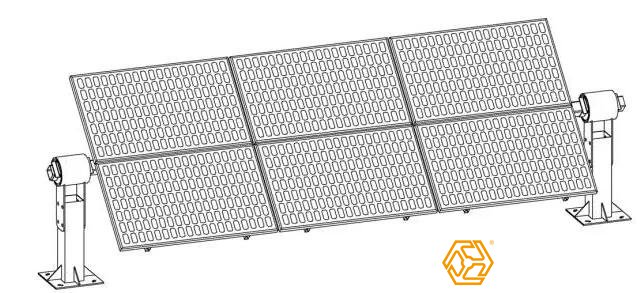

平單軸跟蹤系統
斜單軸跟蹤系統
結構特點：
1、自平衡結構，減少機械磨損，延長電機壽命；
2、用回轉支承減速機驅動，無間隙；
3、結構簡單，易于安裝維護；
4、將易損易耗件做成標準產品，電機維護、替換簡單。
控制部分特點：
1、跟蹤全過程相鄰系統無陰影遮擋；
2、跟蹤系統具有夜間自返功能；
3、根據太陽運行軌跡采用時間控制方式；
4、具有大風與大雪保護功能，提高電站安全性能；
5、具有網絡監控功能，實現集中控制，適合大型電站。

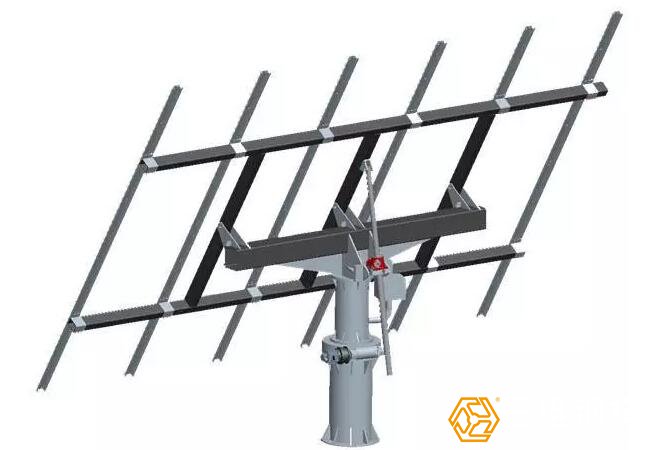

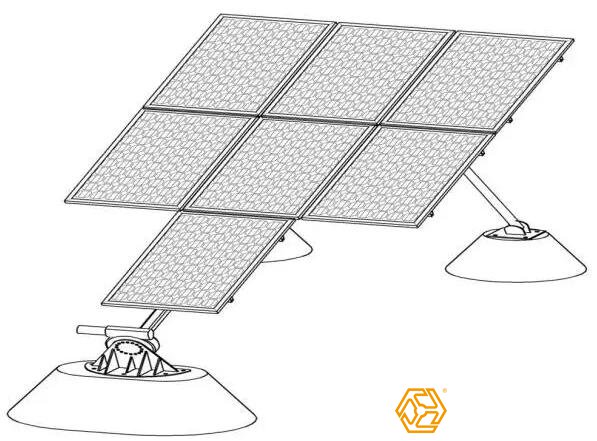

雙軸跟蹤
根據控制方式雙軸跟蹤系統可分為時控型及光控型。
根據地理位置和當?shù)貢r(shí)間實時計算太陽光的入射角度，通過控制系統使光伏組件調整到指定角度，又稱為天文控制方式或時鐘控制方式。
通過感應器件測量出太陽光的入射角度，從而控制光伏組件旋轉并跟蹤太陽光入射角度，又稱為光感控制方式。
機械部分：
1、無偏心結構：網架重心與機械結構的軸心重合，保持正反力矩平衡，減少電機功耗，延長機械、電機使用壽命；
2、舉重式結構：減少運行狀態下網架的顫動，提高抗風性能；
3、兩套回轉支承：抗扭矩性能好，系統穩定。
控制部分：
1、根據太陽運行軌跡的天文算法自動時控跟蹤，跟蹤精度高，不受天氣等外部環境影響；
2、標準工業插頭，具有防錯插、反插功能，安裝方便；
3、所有外部接口均采用光電隔離措施，抗干擾能力強，運行穩定；
4、工業通信接口，可以方便的組成監控網絡，實現集中控制的功能。
常見屋面支架形式
1、平屋頂固定形式
平面屋頂安裝系統適合戶外或平面屋頂荷載量較大的情況下使用。
基礎型
基礎型平屋頂固定支架
特點：
1、適用于任意規格晶硅組件及部分薄膜組件；
2、安裝面預埋地腳螺栓，或類似水泥基礎；
3、根據實際需要設計安裝角度。

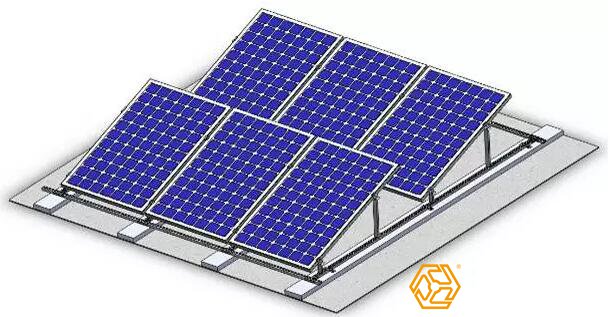

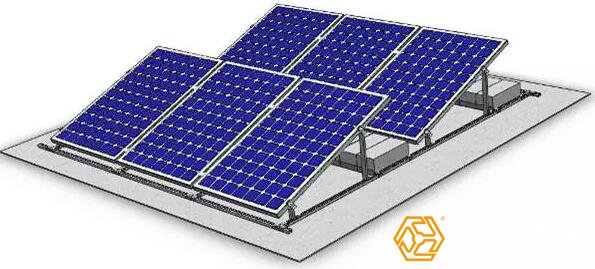

負重型
負重型平屋頂固定支架
特點：
1、不破壞原有防水層，無需防水處理；
2、適用于任意規格晶硅組件及部分薄膜組件；
3、底框上安裝可調負重框，上面放置水泥塊、石塊等；
4、根據實際需要設計安裝角度。
導流板型
導流板型平屋頂固定支架
特點：
1、適用于載荷量小的平面屋頂；
2、組件安裝斜度10-15°；
3、導流板材料使用不銹鋼或鍍鋁鎂鋅板；
4、不破壞原有屋頂，不用擔心漏水問題。

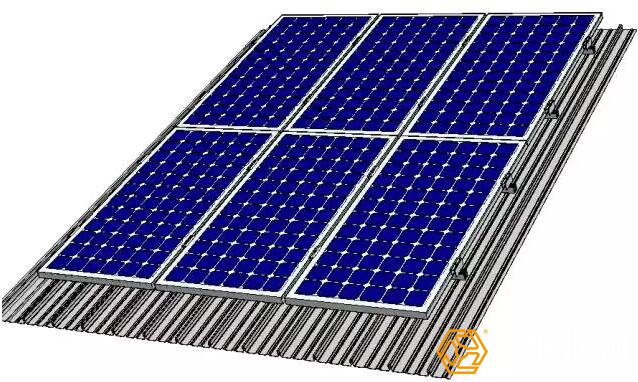

彩鋼瓦屋頂安裝系統
彩鋼板屋頂多用卡扣、暗扣、鎖邊等非穿透方式安裝，特殊情況下可采用穿透性安裝。
首先了解什么是彩鋼板屋頂：薄鋼板經冷壓或冷軋成型的鋼材。鋼板采用有機涂層薄鋼板（或稱彩色鋼板）、鍍鋅薄鋼板、防腐薄鋼板(含石棉瀝青層)或其他薄鋼板等。
彩鋼壓型瓦
角馳型
安裝注意事項
1、首先屋面修設木板或竹板施工棧道，避免材料二次搬運直接踩踏在屋面板上，導致屋面板變形，密封膠脫開而漏水；
2、明確原結構屋面檁條的位置，并彈墨線標識出具體位置；支架與彩鋼板連接處必須在屋面檁條位置上；
3、施工人員在屋面上行走，必須穿絕緣軟底鞋，走波谷，每天必須清除屋面板上雜物，防止銹蝕和劃傷屋面板；
4、所有需要敷設密封膏的位置不得有遺漏。屋面外板安裝完畢后，清除屋面全部雜物、鐵屑，如發現屋面板涂層劃傷，須用彩板專用修補漆進行修補。拉鉚釘及自攻螺釘如發生空釘，應隨時用鉚釘和密封膏補牢，橡膠墊圈不能損壞。
