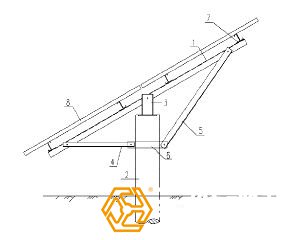

太陽能光伏支架組件安裝前準備工作
（1）光伏組件的運輸與保管應符合制造廠的專門規定。電池光伏組件開箱前，必須通知廠家、監理、業主一起到現場進行開箱檢查，對照合同、設計、供貨單檢查光伏組件的尺寸、品牌、合格證、技術參數、外觀等，并組織做好開箱檢查見證記錄，檢查合格后使用。
（2）光伏組件安裝前支架的安裝工作應通過質量驗收。光伏組件的型號、規格應符合設計要求。光伏組件的外觀及各部件應完好無損，安裝人員應經過相關安裝知識培訓和技術交底。
3）光伏組件的安裝應符合下列規定：太陽能光伏組件安裝應按照設計圖紙進行。光伏組件固定螺栓的力矩值應符合制造廠或設計文件的規定。光伏組件安裝允許偏差應符合規定：
光伏組件安裝標準及檢驗方法
|
序號 |
檢 查 項 目 |
質 量 標 準 |
單位 |
檢驗方法及器具 |
||
|
1
|
光伏組件安裝 |
傾斜角度偏差 |
按設計圖紙要求或≤1° |
度 |
角度測量尺（儀） |
|
|
光伏組件邊緣高差 |
相鄰光伏組件間 |
≤2 |
mm |
鋼尺檢查 |
||
|
東西向全長（同方陣） |
≤10 |
mm |
鋼尺檢查 |
|||
|
光伏組件平整度 |
相鄰光伏組件間 |
≤1 |
mm |
鋼尺檢查 |
||
|
東西向全長（同方陣） |
≤10 |
mm |
鋼尺檢查 |
|||
|
光伏組件固定 |
緊固件緊固牢靠 |
|
扭矩扳手檢查 |
|||
|
2 |
光伏組件連線 |
串聯數量 |
按設計要求進行串聯 |
|
觀察檢查 |
|
|
接插件要連接 |
插接牢固可靠 |
|
觀察檢查 |
|||
|
組串電壓、極性 |
組串極性正確，電壓正常 |
|
萬用表測量 |
|||
太陽能光伏組件的安裝應符合下列要求：
1）太陽能光伏組件應按照設計圖紙的型號、規格進行安裝。
2）太陽能光伏組件固定螺栓的力矩值應符合產品或設計文件的規定。
3）太陽能光伏組件安裝允許偏差應符合表1規定。
表1太陽能光伏組件安裝允許偏差
|
項 目 |
允許偏差 |
|
|
角度偏差 |
±1° |
|
|
太陽能光伏組件邊緣高度 |
相鄰太陽能光伏組件間 |
≤2mm |
|
同組太陽能光伏組件間 |
≤10mm |
|
（4）光伏組件之間的接線應符合以下要求：
1）太陽能光伏組件連接數量和路徑應符合設計要求。
2）太陽能光伏組件間接插件應連接牢固。
3）外接電纜同插件連接處應搪錫。
4）太陽能光伏組件進行組串連接后應對太陽能光伏組件串的開路電壓和短路電流進行測試。
5）太陽能光伏組件間連接線可利用支架進行固定，并固定，并應整齊、美觀。
6）同一組太陽能光伏組件或太陽能光伏組件串的正負極不應短接。
7）嚴禁觸摸太陽能光伏組件串的金屬帶電部位。
8）嚴禁在雨中進行太陽能光伏組件的連線工作。
（5）光伏支架電池板安裝檢驗標準。
|
項目 |
要求 |
檢查方法 |
|
外觀檢測 |
無變形、無損傷、不受污染無侵蝕 |
目測檢查 |
|
支架安裝 |
支架穩固可靠，表面處理均勻，無銹蝕 |
實測檢查 |
|
螺栓力矩 |
M6為10N.m; M8為25N.m |
實測檢查 |
|
光伏電池板 |
無變形、無損傷、不受污染無侵蝕,安裝可靠 |
目測檢查 |
（6）光伏組件的安裝和接線還應注意如下事項：光伏組件在安裝前或安裝完成后應進行抽檢測試，測試結果應按照規范的格式進行填寫。光伏組件安裝和移動的過程中，不應拉扯導線。光伏組件安裝時，不應造成玻璃和背板的劃傷或破損。光伏組件之間連接線不應承受外力。同一組串的正負極不宜短接。單元間組串的跨接線纜如采用架空方式敷設，宜采用PVC管進行保護。施工人員安裝光伏組件過程中不應在光伏組件上踩踏。進行光伏組件連線施工時，施工人員應配備安全防護用品。不得觸摸金屬帶電部位。對組串完成但不具備接引條件的部位，應用絕緣膠布包扎好。嚴禁在雨天進行光伏組件的連線工作。
（7）光伏組件接地應符合下列要求:帶邊框的光伏組件應將邊框可靠接地。不帶邊框的光伏組件，其接地做法應符合制造廠要求。光伏組件接地電阻應符合設計要求。

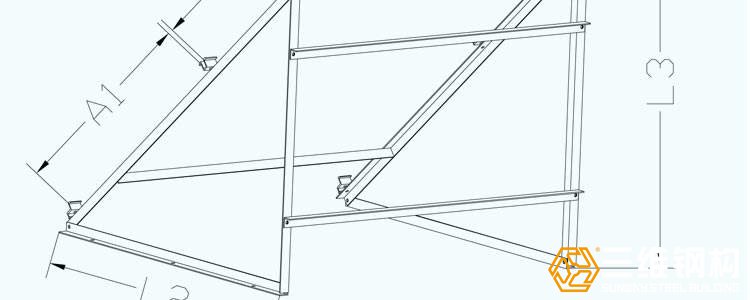

8）電池光伏組件安裝
1）經“三檢”合格后，才能進行光伏電池板的安裝工作。做好中間檢查施工記錄。
2）光伏組件進場檢驗：太陽能電池板應無變形、玻璃無損壞、劃傷及裂紋。
測量太陽能電池板在陽光下的開路電壓，電池板輸出端與標識正負應吻合。電池板正面玻璃無裂紋和損傷，背面無劃傷毛刺等；安裝之前在陽光下測量單塊電池板的開路電壓應符合光伏組件名牌上規定電壓值。
3）光伏組件安裝：電池板在運輸和保管過程中，應輕搬輕放，不得有強烈的沖擊和振動，不得橫置重壓，電池板重量較重的在安裝過程中應兩人協同安裝。
4）電池板的安裝應自下而上先安裝兩端四塊電池板，校核尺寸、水平度、對角線方正后拉通線安裝中間電池板。先安裝上排電池板再安下排電池板，每塊電池板的與檁條固定采用四個螺栓緊固，結合緊密端正，電池板受力均勻。
5）安裝過程中必須輕拿輕放以免破壞表面的保護玻璃；將兩根放線繩分別系于電池板方陣的上下兩端，并將其繃緊。以線繩為基準分別調整其余電池板，使其在一個平面內。電池板安裝必須作到橫平豎直，間隙均勻，表面平整，固定牢靠。同方陣內的電池板邊線保持一致；注意電池板的接線盒的方向，采用“頭對頭”的安裝方式，匯線位置剛好在中間，方便施工。
（9）電池光伏組件分區原則；每個廠家生產的相同峰值的光伏組件安裝在一個方陣區；不足一個方陣的相同峰值的光伏組件保證一個匯流箱組串的電池光伏組件同廠同峰值。這樣安裝光伏組件可以很大限度的提升整個光伏電站的發電量。
（10）光伏電池光伏組件與光伏電池方陣：電池光伏組件單塊光伏電池板組成串聯的光伏組件，光伏電池方陣則是由串聯后的光伏電池光伏組件并聯而成，光伏電池光伏組件內部接線符合圖紙。
