1.太陽能支架建設規模及內容
(1)太陽能支架項目建設規模
生產太陽能并網發電規劃規模120 MW支架配套生產線，達到生產能力3萬套光伏支架生產項目。
(2)太陽能支架項目建設內容
主要包括土建和設備購置及場地硬化、道路綠化等輔助工程。
2.太陽能支架項目建筑工程方案
2.1建筑設計依據
(1)依據《城市道路和建筑物無障礙設計規范》(JGJ 50-2001)
(2)依據《建筑抗震設計規范》GB5001-2001及《中國地震動參數區劃圖》（GB5001-2001版)；
(3)依據《建筑地基基礎設計規范》（GB2007-2001)；
(4)依據《混凝土結構設計規范》（GB50010-2002)；
(5)依據《工程建設標準強制性條文》（房屋建筑部分)2002版；
(6)依據國家頒布的相關規范及新疆地方頒布的相關規范、規程。
2.2建筑特征與結構
嚴格按照《建筑工程抗震設防分類標準》確定的抗震設防等級，依據《建筑抗震設計規范》進行設計，確保建筑安全；建筑耐久年限不低于二級(50~100年)；建筑暗管等級不低于二級；建筑耐火等級為二級。
2.3太陽能支架項目廠區豎向
廠區道路均按照南高北低、東高西低的地勢放坡，道路坡度根據地下排水管網的埋深及坡降，并考慮到地面雨水的排放，設為0.1%-0.3%。廠房室內地坪與廠區道路中心點的高差以0.20m為準，局部根據道路放坡稍微調整。進車間坡道的坡度設置以不影響汽車、叉車及平板車的正常運輸為準則，坡度為2%-4%不等。
2.4規劃原則
①應符合全廠總體規劃的原則，并符合城市規劃要求。
②滿足生產工藝和企業管理要求，工藝流程順暢，各生產環節銜接良好。
③通道寬度及建筑物間距滿足交通運輸，管線布置，以及防火，安全防護和衛生等規范要求。
④平面布局緊湊，合理利用場地，以節約用地，并預留發展用地。
⑤公用工程各類管線布置合理，管線短捷，順直，以節約能源。
⑥執行綠化，環保等有關規定，美化、綠化廠區減少污染，盡量增加綠化面積，改善勞動條件。
2.5太陽能支架項目土建施工方案
(1)編制依據
《建筑結構可靠度統一設計標準》GB50068-2001
《建筑結構荷載規范》GB50009-2001
《建筑抗震設計規范》GB50011-2001
(2)建材銷售門店、辦公樓等施工方案
結構形式：建筑結構形式為框架結構。
①基礎：采用鋼筋砼獨立基礎。
②墻體：外墻采用陶粒砼砌塊維護(總熱阻不小于0.66m2•k/w)，內墻采用輕質砼塊，墻(柱)體結構應按地震裂度和抗風要求設防。
③樓板：采用現澆鋼筋混凝土，陶粒砼墊層保溫、隔音。
④屋面：采用現澆鋼筋混凝土平屋面，SBS卷材防水、陶粒砼或輕質砼塊保溫(總熱阻不小于0.90m2•k/w)。
3.太陽能支架項目原輔料供應
3.1主要原材料
本項目生產用主要原材料為鋼材，由哈密市場就近采購，運距很近，成本較低，具有較強的競爭力。
3.2輔料、燃料及動能供應條件
本項目生產輔料為管材、型材、焊絲、油漆等，燃料是壓縮空氣、水、電、氧氣、二氧化碳、柴油等。除部份材料從內地廠家直接采購外，水、電、柴油等由當地市場采購或市政部門供應，可保障項目生產需求。
4.太陽能支架項目生產工藝
連鑄胚→加熱→開胚→擠型機→擠型矯正機→多工位冷鐓機→沖床→折床→檢查→包裝→堆垛。
5.設備方案
引進德國先進設備: 10T熔鋁爐（含集塵設備），1500T、600T擠型機，880T無縫擠型機，時效熱處理爐，陽極處理槽（含廢水處理設備），擠型校正機，多工位冷鐓機，沖床，折床等。生產開發各種鋁擠型以及太陽能支架配件系列。
6.太陽能支架項目產品方案

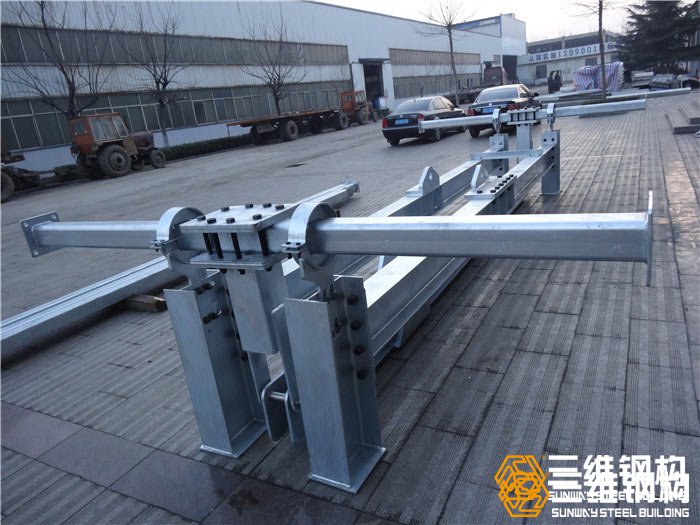

光伏組件固定式支架：支架部分包含從基礎預埋件鋼柱腳（不含土建基礎埋鐵）至光伏電池板組件之間的鋼柱、前支撐、后支撐、橫梁、Z型檁條、連接板、抱箍、加勁板、螺栓、螺母、墊片等所有裝配元件。
一：立柱太陽能支架；
二：矩陣太陽能支架；
三：屋頂太陽能支架（包括屋頂一體化與斜屋頂式）；
四:追蹤系統系列以及按照客戶要求開發系列。
