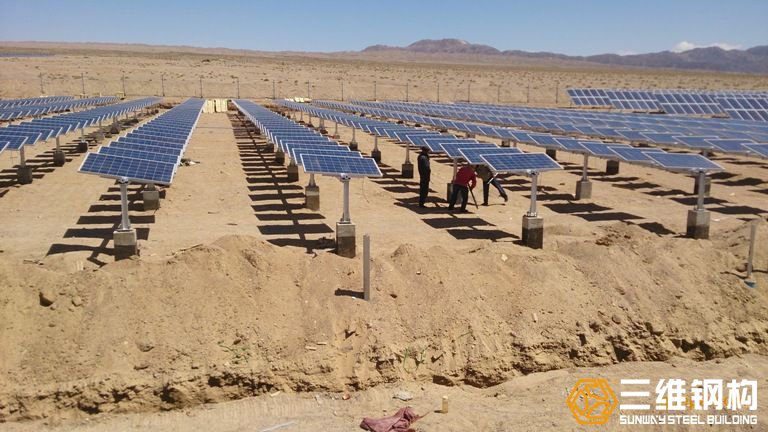

分布式太陽能光伏支架的接入方案由電網公司免費提供。為此，國家電網完成了分布式太陽能光伏支架的典型方案設計。
一、分布式太陽能光伏支架設計范圍及內容
《分布式光伏發電接入系統典型設計》(以下簡稱《典型設計》)設計范圍為:10kV及以下電壓等級接入電網，且分布式太陽能光伏支架單個并網點總裝機容量小于6兆瓦。

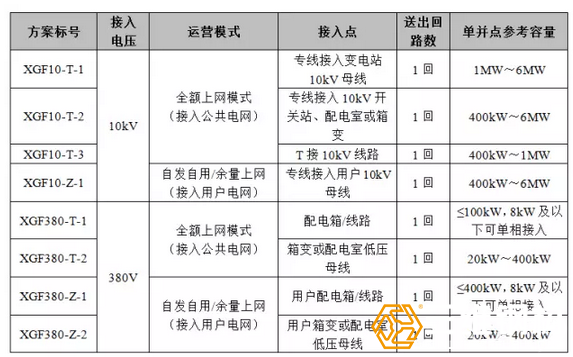

《典型設計》根據接入電壓等級、運營模式和接入點不同，共劃分8個分布式太陽能光伏支架單點接入系統方案，5個分布式太陽能光伏支架多點接入系統方案。每個分布式太陽能光伏支架典型設計方案內容包括接入系統一次、系統繼電保護及安全自動裝置、系統調度自動化、系統通信、計量與結算的相關分布式太陽能光伏支架方案設計。
二、分布式太陽能光伏支架設計思路
1.分布式太陽能光伏支架單點接入方案劃分按照接入電壓等級，分為接入10kV、380/220V兩類。
按照接入位置，分為接入變電站/配電室/箱變、開閉站/配電箱、環網柜和線路四類。
按照接入方式，分為專線接入和T接兩類。
按照接入產權，分為接入用戶電網和接入公共電網兩類。
2.多點接入方案組合考慮單個項目多點接入用戶電網，或多個項目匯集接入公共電網情況，設計多點接入組合方案。
按照分布式太陽能光伏支架接入電壓等級，分為多點接入380V組合方案、多點接入10kV組合方案、多點接入10kV/380V組合方案三類。
按照分布式太陽能光伏支架接入產權，分為接入單一分布式太陽能光伏支架用戶組合方案、接入公共電網組合方案兩類。
3.計量點設置對于接入分布式太陽能光伏支架用戶電網，計量點設置分為兩類，一是裝設雙向關口計量電能表，用戶上、下網電量分別計量;另一類裝設發電量計量電能表,用于發電量和電價補貼計量。
對于接入分布式太陽能光伏支架公共電網，計量點設置在產權分界點處，裝設發電量計量電能表,用于電量計量和電價補償。
4.防孤島檢測和保護分布式光伏發電系統逆變器必須具備快速主動檢測孤島，檢測到孤島后立即斷開與電網連接的功能。
接入10kV的分布式光伏發電項目，形成雙重檢測和保護策略。380V電壓等級由逆變器實現防孤島檢測和保護功能，但在并網點應安裝易操作，具有明顯開斷指示的開斷設備。
5.通信方式根據配電網區域發展差異，按照降低接入系統投資和滿足配網智能化發展的要求考慮通信方式。
優先利用現有分布式太陽能光伏支架配網自動化系統和營銷集抄系統通信。
6.發電系統信息采集接入10kV的項目，采集電源并網狀態、電流、電壓、有功、無功、發電量等電氣運行工況。
接入380V的分布式太陽能光伏支架項目，暫只采集電能信息，預留并網點斷路器工位等信息采集的能力。

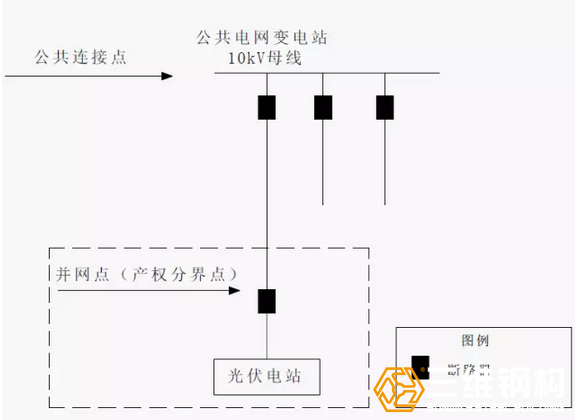

三、分布式太陽能光伏支架設計方案圖
