太陽能支架光伏組件安裝工藝詳解
1.1太陽能支架光伏組件安裝前準備
（2）組件安裝前支架的安裝工作應通過質量驗收。組件的型號、規格應符合設計要求。組件的外觀及各部件應完好無損，安裝人員應經過相關安裝知識培訓和技術交底。
（3）組件的安裝應符合下列規定：光伏組件安裝應按照設計圖紙進行。組件固定螺栓的力矩值應符合制造廠或設計文件的規定。組件安裝允許偏差應符合規定：
太陽能支架組件安裝標準及檢驗方法
| 序號 | 檢 查 項 目 | 質 量 標 準 | 單位 | 檢驗方法及器具 | ||
|
1 |
組件安裝 | 傾斜角度偏差 | 按設計圖紙要求或≤1° | 度 | 角度測量尺（儀） | |
| 組件邊緣高差 | 相鄰組件間 | ≤2 | mm | 鋼尺檢查 | ||
| 東西向全長（同方陣） | ≤10 | mm | 鋼尺檢查 | |||
| 組件平整度 | 相鄰組件間 | ≤1 | mm | 鋼尺檢查 | ||
| 東西向全長（同方陣） | ≤10 | mm | 鋼尺檢查 | |||
| 組件固定 | 緊固件緊固牢靠 | 扭矩扳手檢查 | ||||
| 2 | 組件連線 | 串聯數量 | 按設計要求進行串聯 | 觀察檢查 | ||
| 接插件要連接 | 插接牢固可靠 | 觀察檢查 | ||||
| 組串電壓、極性 | 組串極性正確，電壓正常 | 萬用表測量 | ||||
1）光伏組件應按照設計圖紙的型號、規格進行安裝。
2）光伏組件固定螺栓的力矩值應符合產品或設計文件的規定。
3）光伏組件安裝允許偏差應符合表5.3.2規定。
表5.3.2光伏組件安裝允許偏差
| 項 目 | 允許偏差 | |
| 角度偏差 | ±1° | |
| 光伏組件邊緣高度 | 相鄰光伏組件間 | ≤2mm |
| 同組光伏組件間 | ≤10mm | |
- 太陽能光伏組件之間的接線應符合以下要求：
2）光伏組件間接插件應連接牢固。
3）外接電纜同插件連接處應搪錫。
4）光伏組件進行組串連接后應對光伏組件串的開路電壓和短路電流進行測試。
5）光伏組件間連接線可利用支架進行固定，并固定，并應整齊、美觀。
6）同一組光伏組件或光伏組件串的正負極不應短接。
7）嚴禁觸摸光伏組件串的金屬帶電部位。
8）嚴禁在雨中進行光伏組件的連線工作。
（5）光伏支架電池板安裝檢驗標準。
| 項目 | 要求 | 檢查方法 |
| 外觀檢測 | 無變形、無損傷、不受污染無侵蝕 | 目測檢查 |
| 支架安裝 | 支架穩固可靠，表面處理均勻，無銹蝕 | 實測檢查 |
| 螺栓力矩 | M6為10N.m; M8為25N.m | 實測檢查 |
| 光伏電池板 | 無變形、無損傷、不受污染無侵蝕,安裝可靠 | 目測檢查 |
（7）太陽能支架組件接地應符合下列要求:帶邊框的組件應將邊框可靠接地。不帶邊框的組件，其接地做法應符合制造廠要求。組件接地電阻應符合設計要求。
（8）電池組件安裝
1）經“三檢”合格后，才能進行光伏電池板的安裝工作。做好中間檢查施工記錄。
2）組件進場檢驗：太陽能電池板應無變形、玻璃無損壞、劃傷及裂紋。
測量太陽能電池板在陽光下的開路電壓，電池板輸出端與標識正負應吻合。電池板正面玻璃無裂紋和損傷，背面無劃傷毛刺等；安裝之前在陽光下測量單塊電池板的開路電壓應符合組件名牌上規定電壓值。
3）組件安裝：電池板在運輸和保管過程中，應輕搬輕放，不得有強烈的沖擊和振動，不得橫置重壓，電池板重量較重的在安裝過程中應兩人協同安裝。

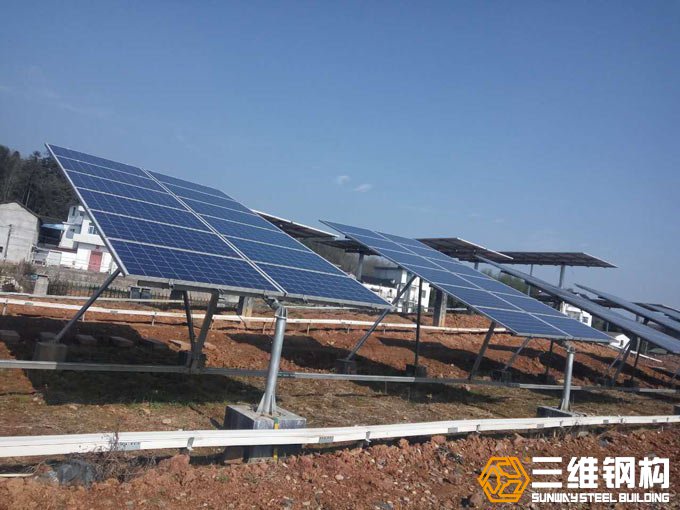

4）電池板的安裝應自下而上先安裝兩端四塊電池板，校核尺寸、水平度、對角線方正后拉通線安裝中間電池板。先安裝上排電池板再安下排電池板，每塊電池板的與檁條固定采用四個螺栓緊固，結合緊密端正，電池板受力均勻。
5）安裝過程中必須輕拿輕放以免破壞表面的保護玻璃；將兩根放線繩分別系于電池板方陣的上下兩端，并將其繃緊。以線繩為基準分別調整其余電池板，使其在一個平面內。電池板安裝必須作到橫平豎直，間隙均勻，表面平整，固定牢靠。同方陣內的電池板邊線保持一致；注意電池板的接線盒的方向，采用“頭對頭”的安裝方式，匯線位置剛好在中間，方便施工。
（9）電池組件分區原則；每個廠家生產的相同峰值的組件安裝在一個方陣區；不足一個方陣的相同峰值的組件保證一個匯流箱組串的電池組件同廠同峰值。這樣安裝組件可以很大限度的提升整個光伏電站的發電量。
（10）太陽能光伏電池組件與光伏電池方陣：電池組件單塊光伏電池板組成串聯的組件，光伏電池方陣則是由串聯后的光伏電池組件并聯而成，光伏電池組件內部接線符合圖紙。
8、太陽能支架安裝安全通則
（1）安裝太陽能光伏發電系統要求專門的技能和知識，必須由專業資格的工程師來完成。（2）安裝人員在嘗試安裝，操作和維護的光伏組件時，請確保您完全理解在此安裝說明手冊的資料，了解安裝過程中可能會發生傷害的風險。
（3）光伏組件在光照充足或其他光源照射下時生產電力。應當操作時請采取相應的防護措施，避免人員與 30V DC 或更高電壓直接接觸。
（4）太陽能光伏組件能把光能轉換成直流電能，電量的大小會隨著光強的變化而變化。
（5）當組件有電流或具有外部電源時，不得連接或斷開組件。
（6）安裝、使用組件或進行接線時，應使用不透明材料覆蓋在太陽能光伏組件陣列中組件的正面，以停止發電。
（7）應遵守所在地方、地區和國家的相關法規。
（8）太陽能光伏組件沒有用戶可維修的原件，不要拆解、移動或更改任何附屬的部件。
（9）太陽能光伏組件安裝時不要穿戴金屬戒指、表帶、耳環、鼻環、唇環或其它的金屬配飾。
（10）在潮濕或風力較大的情況下，請不要安裝或操作組件。
（11）不要使用或安裝已經損壞的組件，不要人為地在組件上聚光。
（12）只有相同型號的光伏組件模塊才能組合在一起。避免光伏組件的表面產生不均勻陰影。被遮陰的 電池片會變熱（“熱斑”效應）從而導致組件永久性的損壞。
（13）當有意外情況發生時，請立即把逆變器和斷路器關閉。
（14）缺陷或損壞的組件依舊可能會發出電量。如果需要搬運請采取措施遮擋，以確保組件完全遮陰。
（15）在運輸和安裝組件時，使兒童遠離組件。
（16）太陽能支架光伏組件在安裝前請一直保存在原包裝箱內。
