太陽能光伏支架廠家,隨著太陽能光伏應用市場的崛起，這幾年涌現出許多光伏支架公司，但大多都是貿易商，還有一些新成立的金屬材料廠也進入了光伏支架業務。對于光伏EPC工程商來說，選擇優質的光伏支架廠，比較重要。要考察所選擇的光伏支架廠是否有一定的結構設計和研發能力，對風荷載以及國家材料標準是否滿足要求，眾所周知，光伏太陽能支架質量的好壞以及安裝方式直接影響著光伏電站的收益。

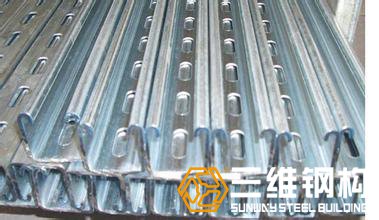

目前市面上的太陽能支架材料一般以碳鋼和鋁合金為主，碳鋼的材質一般為Q235和Q345，使用熱鍍鋅處理。采用帶鋼卷材經過冷彎，焊接，熱鍍鋅等工藝加工成太陽能支架。厚度一般應該大于2mm，而特別對于一些海邊，高層等風大地區和區域，建議厚度不應小于2.5mm，否則鋼材的連接點有撕裂的風險。
在我們的生活中，對于碳鋼光伏太陽能支架來說，鍍鋅層厚度需達多少才能滿足環境腐蝕使用年限要求呢?
我們都知道，熱鍍鋅的厚度是光伏太陽能支架一個重要的質量和技術指標，其關系到結構使用的安全及耐久性。雖然已有國家及行業規范，但太陽能支架鍍鋅層厚度不達標仍然是太陽能支架的一個較為普遍的技術問題。
熱鍍鋅工藝是抵御環境腐蝕的一項較為穩定可靠的鋼材表面處理方案，影響熱鍍鋅的因素有很多，如：鋼材基材成分，表面狀態(如粗糙程度)，基材內應力，幾何尺寸等，其中基材的厚度對熱鍍鋅的厚度影響較大，一般較厚的板材熱鍍鋅厚度也就越大。下面以2.0mm厚度的太陽能支架為例來說明鍍鋅層厚度需達多少才能滿足環境腐蝕使用年限要求。
假設太陽能支架基材的厚度為2mm，根據規范GBT13192-2002熱鍍鋅規范可知。
光伏太陽能支架鍍鋅層厚度需達多少才能滿足使用年限要求?
按照國標要求，對于2mm基材，局部厚度不應小于45μm，平均厚度不應小于55μm。根據日本熱鍍鋅協會根據1964～1974年的大氣暴露試驗結果。
光伏太陽能支架鍍鋅層厚度需達多少才能滿足使用年限要求?
重工業地帶：8.91年，每年的腐蝕度為40.1;
海岸地帶：32.67年，每年的腐蝕度為10.8;
郊外地帶：66.33年，每年的腐蝕度為5.4;
城市地帶：20.79年，每年的腐蝕度為17.5;
若按照光伏使用壽命25年來計算，則四種地帶依次至少為：
1002.5,270,135,437.5，即139μm，37.5μm，18.75μm，60.76μm。故對于城市市區的分布式來講，將鍍鋅層的厚度定在至少為65μm是合理的也是必要的，但對于重工業地帶來講，特別是有酸堿腐蝕的工業地帶，建議太陽能支架厚度要適當增加，鍍鋅層厚度也應適當增加。
轉載聲明：本文由太陽能支架廠家-三維鋼構整理發布
轉載請注明來源：http://m.oawz.cn/xinwendongtai/gongsixinwen/423.html
