三維鋼構小編將太陽能光伏組件安裝指導手冊分享給大家，希望能對讀者有所幫助！
隨著伏達技術的更新，會對現有說明書相關信息進行改進，恕不另行通知。本說明書只針對陸地安裝 使用，用戶和安裝人員應該仔細閱讀并遵守。
2通用安全細則
2.1 安裝太陽能光伏發電系統要求專門的技能和知識，必須由專業資格的工程師來完成。
2.2 安裝人員在嘗試安裝，操作和維護的光伏組件時，請確保您完全理解在此安裝說明手冊的資料， 了解安裝過程中可能會發生傷害的風險。
2.3 光伏組件在光照充足或其他光源照射下時生產電力。應當操作時請采取相應的防護措施，避免人 員與 30V DC 或更高電壓直接接觸。
2.4 太陽能光伏組件能把光能轉換成直流電能，電量的大小會隨著光強的變化而變化。
2.5 當組件有電流或具有外部電源時，不得連接或斷開組件。
2.6 安裝、使用組件或進行接線時，應使用不透明材料覆蓋在太陽能光伏組件陣列中組件的正面，以 停止發電。
2.7 應遵守所有地方、地區和國家的相關法規，必要時應先獲得建筑許可證。
2.8 太陽能光伏組件沒有用戶可維修的原件，不要拆解、移動或更改任何附屬的部件。
2.9 太陽能光伏組件安裝時不要穿戴金屬戒指、表帶、耳環、鼻環、唇環或其它的金屬配飾。
2.10 在潮濕或風力較大的情況下，請不要安裝或操作組件。
2.11 不要使用或安裝已經損壞的組件，不要人為地在組件上聚光。
2.12 只有相同型號的光伏組件模塊才能組合在一起。避免光伏組件的表面產生不均勻陰影。被遮陰的 電池片會變熱（“熱斑”效應）從而導致組件永久性的損壞。
2.13 當有意外情況發生時，請立即把逆變器和斷路器關閉。
2.14 缺陷或損壞的組件依舊可能會發出電量。如果需要搬運請采取措施遮擋，以確保組件完全遮陰。
2.15 在運輸和安裝組件時，使兒童遠離組件。
2.16 光伏組件在安裝前請一直保存在原包裝箱內。
3選擇位置
3.1.1 組件安裝的位置應常年沒有背陰或是遮擋，而且有充足的陽光照射
3.1.2 太陽能光伏組件是靠光發電的，請選擇適當的安裝角度以確保組件能獲得最大的陽光照射量
3.1.3 組件位置的選擇應該符合各種電氣和防火規范的要求。
3.2 選擇支架
3.2.1 應該遵守支架所附的說明書指導和安全守則
3.2.2 組件出廠時，已經實現設計完畢。請不要嘗試任何的改變組件結構或構造等的行為
3.2.3 標準安裝時，使用邊框上內側的四個對稱的安裝孔將組件固定在支架上
3.2.4 支架以及其他所需各類物資（如螺栓等）應該由耐用、防銹蝕、抗紫外線的材料制成
3.3 陸地安裝
3.3.1 地面安裝時選擇適合的安裝高度，防止冬天下雪時組件的下半部分長時間被積雪覆蓋。此外， 還要確保組件的最低部分足夠高，以避免比植物或是樹遮擋或是被吹來的沙石損壞。
3.3.2 屋頂安裝時檢查使用的建筑規范，確保組件所需安裝的建筑及其結構（屋頂、外觀里面、承重 等）具有足夠的承重力。安裝組件時，應確保組件被安裝在防火屋頂，且屋頂傾斜角度小于 5in/ft， 以保證其防火等級
3.3.3 組件安裝在屋頂或是建筑上時，要確保它被安全固定并且不會因為強風或大雪破壞
3.3.4 組件背面要確保通風順暢 (組件和安裝表面的最小間隔為 10cm )。
3.3.5 在屋頂安裝時，安裝固定組件時所需要穿透的屋頂應該適當密封，以防屋漏。
3.4 安裝指南

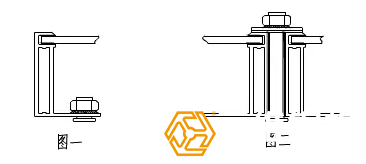

3.4.1 組件與支撐結構應通過安裝孔使用螺栓固定，安裝孔僅位于邊框的后部凸緣（見圖一）位置。 無需額外鉆孔。
3.4.2 使用適當的防腐蝕緊固材料
3.4.3 上加緊或下加緊方式有多種不同（見圖二），且安裝方式取決于安裝結構。
3.4.4 安裝設計應該由一位專業工程師檢驗。安裝設計和步驟應該符合當地規定和所有法定職能部門
3.4.5.安裝時應使用力矩扳手，上圖為組件與支撐結構的固定方式。圖二中 M8 螺栓）為 17Nm
4電氣安裝
在某些情況下，組件產生的電流或電壓可能大于其標準測試環境（STC）下的最佳工作電流或電壓。因
此，在確定原件額定值和負載值時，應將 STC下的組件開路電壓和開路電流乘以 1.25。確定合適的導線和 保險絲時，應根據 US NEC的第 690-8部分，將短路電流再乘以 1.25。
4.1 電氣安裝細則
4.1 .1 在同一個光伏發電系統上應使用相同配置的組件。
4.1.2 如果光伏組件串聯，總電壓等于各個組件電壓的總和。
4.1.3 如果光伏組件并聯，總電流等于各個組件電流的總和。
4.1.4 組件提供預制連接器，用于系統的電氣連接。
4.1.5 系統所選電纜的橫截面積和連接器容量應該滿足最大系統短路電流。
4.1.6 安裝組件時背面帶有接線盒的一端朝上。
4.1.7 設計系統時，應避免形成環路。
4.1.8 啟動前應檢查接線是否正確。
4.1.9 確保連接安全緊固，插頭不得承受外部壓力，只能用于連接線路，不得用于開啟和關閉電路。
4.2 接地
4.2.1 組件以及組件支架應該正確接地。使用推薦的連接端子并將接地電纜良好地連接。
4.2.2 推薦使用接地線配件（接線鼻）連接接地電纜。（接線鼻供應商為 Cat. No. GBL4-DBT)。
4.2.3 導電連接中的多有接點應該固定。導電連接中使用的含鐵金屬應做防腐處理，以防止生銹。
5維護
5.1 組件表面臟時，清潔組件的玻璃表面。要用軟海綿沾水清潔。
5.2 每 6個月定期進行機械和電氣檢查，確保組件接頭清潔及連接可靠。
5.3 如有任何疑問，請具有資質的人員進行檢查。
5.4 注意，遵守系統使用的所有部件，如支架、充電整流器、逆變器、電池等的維護說明。
5.5 如果有積雪，可以使用帶軟毛的刷子清潔組件表面
